Neue SD-Karte für das Betriebssystem der TK-Anlagen erstellen
COMpact 4000 / COMpact 5000 / COMmander 6000
Generieren einer SD-Karte für das Betriebssystem einer Auerswald TK-Anlagen aus einem SD-Karten-Image unter Windows:
- Es wird einen SDHC-Kartenleser an dem Computer benötigt.
- Für das Betriebssystem braucht man eine 4 GB SDHC-Karte. Auerswald empfiehlt ausdrücklich die Verwendung einer neuen SDHC-Karte, um etwaige Hardwareprobleme der existierenden Karte ausschließen zu können. Es sollte sich dabei um eine höherwertige Karte für industrielle Anwendung handeln. Folgende Herstellermarken stehen hierfür zur Verfügung:
Swissbit, Transcend, Cactus, Apro, Delkin Industrial, ATP - Nun die aktuelle und passende Auerswald-Imagedatei als ZIP-Datei herunterladen und auf dem Computer speichern.
Hier der Download für:
- Installation des Programmes USB Image Tool
Zur Installationen wird das Programm „USB Image Tool“ von der Website des Programmherstellers: http://www.alexpage.de/download/usbit/usbit.zip benötigt. Nach dem Download das Programm in ein geeignetes Verzeichnis entpacken. - Das Programm starten

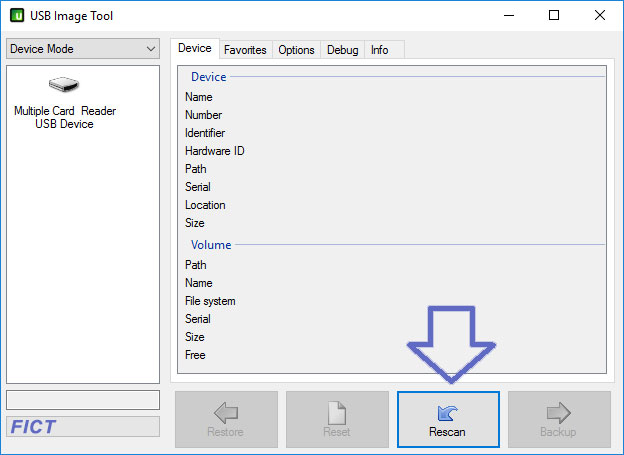

Öffnen des erstellten Verzeichnis und klicken mit der rechten Maustaste auf USB Image Tool.exe und „Als Administrator ausführen“ wählen. Nun links oben „Device Mode“ auswählen. Anschließend die 4GB-SDHC-Karte in den Kartenleser einschieben und auf Rescan klicken.

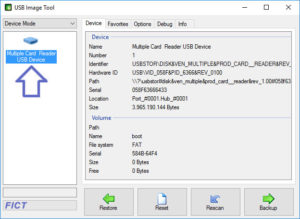

Anschließend muss der Kartenleser ausgewählt werden:

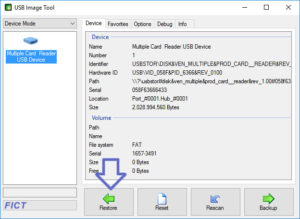

Nun auf den Button „Restore“ klicken

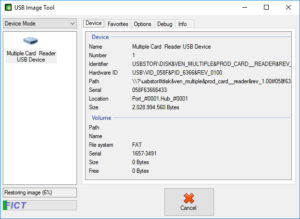

Jetzt muss die passende und vorher gespeicherte Image-Datei ausgewählt werden und mit einem klicken auf „Öffnen“ übernommen werden. Der sich nun öffnende Dialog muss mit „Ja“ bestätigt werden. Nun wird das Image auf die SD-Karte geschrieben. der Vorgang ist abgeschlossen, wenn der grüne Fortschrittsbalken auf 100% ist.
- Zum Abschluss die SD-Karte entnehmen und den Schreibschutzschalter in die Lock-Position bringen. Mann kann die Karte jetzt in der TK-Anlage verwenden.
